产品描述：

消防应急照明和疏散指示系统具有集中控制，灵活度高和可靠性强等特点：可支持联动报警、系统监控、故障报警、自检、备电、记录存储与查询、导光流、权限控制等多项功能。配合应急照明控制器 自带蓄电池，连续供电时间≥3h

消防控制室内落地安装A型应急照明集中电源集中控制型，A型，DC36V 1kW 应急时间大于90min疏散出口标志灯 安全出口标志灯 单向方向标志灯 双向方向标志灯 多信息复合标志灯 应急照明灯 楼层标志灯灯具，适用于洁净的生产区域需要高防护特点的项目。

【关键词】：集中电源；集中控制；洁净生产车间；洁净区、防爆区，

应急照明集中电源，A型应急照明集中电源生产厂家，应急照明配电箱按图纸定做，0.28KVA应急电源售后，0.5KVA DC36V应急照明配电箱免费报价，0.6KVA DC36V应急照明集中电源尺寸，1KVA DC36V A型应急照明配电箱技术支持，通讯路由单元，市电监测，DC输出回路，DC36V输出回路，控制显示单元，A型应急电源充放电管理单元。

前言：行业是我国国民经济的重要组成部分，是传统产业和现代产业相结合，一、二、三产业为一体的产业。随着近些年传染疫情的迅猛发展和人们对个人健康的更高需求，生产的企业及建筑越来越多。在类生产单位，洁净厂房空间密闭，如有火灾发生，热量无处泄漏，室内迅速升温，大大缩短全室各部位材料达到燃点的时间，对应急照明灯具、疏散标志灯具防火要求高。部分生产区域需要满足洁净区、防爆区的使用需求。如何保证对各应急灯具的实时监控和控制、日常24小时管理维护，保证系统运行正常，在发生火灾时安全、准确、迅速地引导人员到达安全区域，减少人员伤亡尤为重要。

项目介绍：本项目是洁净研究创新基地，当地月平均气温30摄氏度，建筑性质为多层工业（厂房）建筑；建筑抗震烈度：8度；甲类生产车间。总建筑面积8000平方米，其中连廊195平方米，地上四层钢筋混凝土框架建筑。包含综合楼、办公楼、研发中心、制药车间、库房、试验中心等区域。

要求本建筑内应急疏散标志采用集中电源集中控制型系统，当火灾消防或应急发生时，可通建筑内的的手报，报告具体的火灾位置，并以通信方式将指令传输至本系统的消防主机，以控制建筑内的疏散标志的箭头指向，确保人员沿正确的方向逃生及疏散。

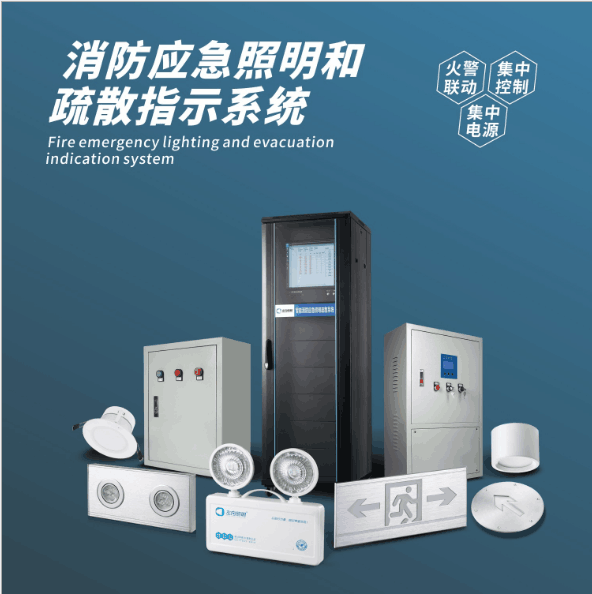

现场项目应用产品简介，消防应急照明和疏散指示系统：消防应急照明和疏散指示系统由控制器（主机）、集中电源和灯具（疏散指示灯具、应急照明灯具）等几部分组成。此处只介绍主要产品。

通常把应急疏散控制器称为主机，正常状态下主机可以实时监测接入灯具的状态；发生火灾时，主机可以与火灾自动报警控制器进行联动，从数据库中调出针对不同火灾报警点的预案逃生路线，控制不同种类的灯具发出闪烁、开灯、灭灯、改变指示方向，指引人员沿预案逃生路线逃生。

集中电源主要为分配电装置和灯具备用电源的结合，设置在消防控制室内；当发生火灾时在主电切断的情况下为应急疏散照明灯具和疏散指示灯具供电，确保应急照明和疏散指示系统的正常工作。

消防应急照明灯具主要在系统应急时，为人员的疏散提供照明。采用DC36V供电安全可靠，LED灯珠光源功耗低，使用寿命长，控制器可以实时监控灯具状态。

消防应急标志灯主要在系统应急时，为人员的疏散提供方向的指示。采用DC36V供电安全可靠，绿色LED光源节能环保，控制器可对灯具进行方向控制和监控灯具的状态。控制器技术参数和产品，0.5KVA-DC36V集中电源技术参数和产品灯具

当发生火灾时，消防应急标志灯具为人员提供应急疏散的指示方向，左向、右向和双向的标志灯具一般用于指示疏散的走向，无方向的标志灯具一般用于指示安全出口、楼层和避难间。其安装方式为壁挂式。本产品广泛应用于机场、大型商场、写字楼等公共场所安全通道出入口、走廊拐角处。

现场设有一台控制器、多台防爆集和高防护的集中电源、多套灯具。本项目采用的方案是，灯具到集中电源通常二总线用法，集中电源到琴台控制器中间用的是CAN总线。包含工具栏、平面展示、图层列表、状态栏，可以直观的查看监控设备的运行状态，并根据状态栏的现实内容直接切换至故障具体位置。

●灯具配置界面

可以查看所有灯具状态与数量。

●事件记录界面

可查看历史操作、故障信息，可按日期进行查询。设备现场应用照片

随着我国经济的快速发展，科技的进步，建筑智能化及建筑消防安全的重视程度也随之提高，本文分析了我公司生产的消防应急照明和疏散指示系统在洁净项目中的应用，充分展现了在洁净建筑组网中简单、灵活、稳定、低成本的优势。通过消防应急疏散系统能够解决传统消防应急疏散指示系统无集中控制、指示方向固定、疏散线路不能改变、指示效果不理想、安全性能低等问题。

安科瑞电气着力打造各类火灾安防系统的产品，在满足国家行业标准要求的前提下，为各类建筑提供智能、节能、廉价的消防方案与消防产品，为防火减灾、保障人民生命财产安全方面尽一份力！

集中电源集中控制型应急照明系统:

一、系统组成:本系统为集中电源集中控制型系统，系统由应急照明控制器、A型应急照明集中电源、消防应急照明灯具、消防应急标志灯具组成。应急照明控制器设置在消防控制室内或有人值守场所，A型应急照明集中电源设置在配电间或电气竖井内。

二、系统功能:

1、本系统能够对消防应急灯具、线路及备电电池状态进行监测，如消防应急灯具、供电线路或备电电池发生故障，应急照明控制器能够报警，并定位故障发生点，提醒工作人员在时间进行维护，确保建筑内应急照明和疏散指示灯具的正常工作。

2、智能控制功能：通过应急照明控制器可以远程设定消防应急灯具基本工作方式，如持续式、非持续式、可控式；配合监测系统可以自动控制或手动（强制）控制应急灯具的应急转换功能，以确保完成监测任务。

3、人员密集场所、老年人照料设施、病房楼或手术部内的楼梯间、前室或合用前室、避难走道的区域地面水平低照度不应低于10.0lx；消防电梯间的前室或合用前室地面水平低照度不应低于5.0lx；人员密集场所的区域地面水平低照度不应低于3.0lx；疏散走道、配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作、值守的区域地面水平低照度不应低于1.0lx。

4、应选择采用节能光源的灯具，消防应急照明灯具的光源色温不应低于2700K，室内B型灯具的防护等级不应低于IP34。

5、GB中规定蓄电池电源选择安全性高、不含重金属等对环境有害物质的蓄电池，本系统所采用的蓄电池均为锂电池。

6、配接灯具的额定功率总和不应大于配电回路额定功率的80%%%；A型灯具配电回路的额定电流不应大于6A；B型灯具配电回路的额定电流不应大于10A.

7、集中电源在电气竖井内，应选择防护等级不低于IP33;沿电气竖井垂直方向为不同楼层的灯具供电时，集中电源的每个输出回路在住宅建筑的供电范围不超过18层。

8、应急照明控制器采用通信协议与消防联动控制器通信时，应选择与消防联动控制器的通信接口和通讯协议的兼容性满足现行国家标准《火灾自动报警系统组件兼容性要求》GB22134有关规定的产品。

9、应急照明控制器直接控制灯具的总数量不应大于3200,A型应急照明集中电源每回回路配接灯具的数量不宜超过60只。

10、联动控制：火灾确认后,由火灾报警控制器或消防联动控制器在1S内发出联动信信号，应急照明控制器在 接受指令后，将全部区域消防应急照明灯具在5S内一次性同时转入应急（点亮）状态。指令完成后发出相应反馈总信号。

11、系统供电主干线路采用高压供电（正常状态AC220V/应急状态DC216V），确保具有良好的供电范围。系统控制分机设备正常工作电源均取自各控制分机所在设备间内本区域应急照明（或应急电源）配电箱出线回路，备用电源（即应急电源）取自应急照明集中电源。EPS应急电源，UPS不间断电源，应急照明配电箱，A应急照明电源箱，应急照明集中电源箱，A型应急照明灯具+疏散指示标志灯具。

12、所有产品均须通过国家权威部门认证，符合国标《消防应急照明和疏散指示系统》（GB17945-2010GB17945-2010）和GB 51309-2018《消防应急照明和疏散指示系统技术标准》要求，具备公安部消防产品认证中心出具的产品型式认可证书及消防产品强制认证证书（CCCF），并通过实际工程运行验证稳定可靠。

三、导线选型及敷设要求:

1、本系统内部的通讯（控制）主干线缆（监控主站与各管理设备之间（E-BUSn）） 采用WDZN-RYJSP-2x1.5 -MR/SC20 CC

2、安全电压型控制器分机出线，DC24V电源线与通信线共管敷设：WDZN-BYJ-2x2.5+WDZN-RYJSP-2x1.5 SC20 CC

3、本工程安全电压类集中电源点式监控型标志灯及照明灯的控制线及电源线采用穿金属管暗敷设，若吊顶内明敷设，则须刷防火涂料保护.

4、E-BUS干线在弱电线槽中敷设时需采用屏蔽型电缆。

5、末端出线回路分支时每只灯只宜设一次分支（基于接头工艺难度考虑）。

6、选用FAS需与e-bus系统采用的接口和通信协议同步进行协商一致。

7、控制器主机通信总线最大通讯距离为1200米，超过1200米的情况下可使用总线中继器增加.

8、图上表示的应急持续时间t,仅仅表达了该产品达到使用寿命周期后，其标称剩余容量应保证的放电时间，产品的初装容量及持续时间应按相关规范及制造标准的要求设计及选择。A型应急照明配电箱 ,A型楼层标志灯 ,A型疏散出口标志灯 ,A型安全出口标志灯（大型）,A型壁挂照明灯（室外IP67）,A型双面疏散标志灯具（中型）.
